جریان سنج
جریان سنج چیست و چه کاربردی دارد ؟
فلومتر تجهیزاتی برای اندازه گیری حجم یا جریان یک سیال گاز یا مایع هستند .
انها بسته به نوع مصرفشان دارای نام های مختلفی از جمله :
جریان سنج ، فلومتر ، سنسور سرعت جریان و ….. می باشد .
هر چند که همه انها جریان را اندازه گیری میکنند .
در کانال ها و دریچه های روباز هم مانند رودخانه ها و نهره هاهم از فلومتر برای اندازه گیری جریان استفاده می کنند .
بیشترین کاربرد و انواع ان برای اندازه گیری مایعات و گازها در یک لوله و مسیرفرایندی می باشد .
دقت و وضوع در اندازه گیری جریان سیالات بزرگترین و بهترین قل مترها می باشد .
چرا به جریان سنج دقیق نیاز داریم؟
فلومتر دقیق برای ارایه نظارت دقیق و یا کنترل جریان استفاده می شود.
علاوه بر ان برای پیدا کردن فشار و اختلاف فشار بسیار کاربرد دارد .
در برخی از کاربردهای صنعتی نیاز به محاسبه دقیق کمیت دارند،
مثلا در صنعت هوا و فضا. از طرف دیگر یک برنامه کاربردی برای اندازه گیری
جریان آب نیاز به یک فلومتر با دقت اندازه گیری ۵ تا ۱۰ درصد دارد.

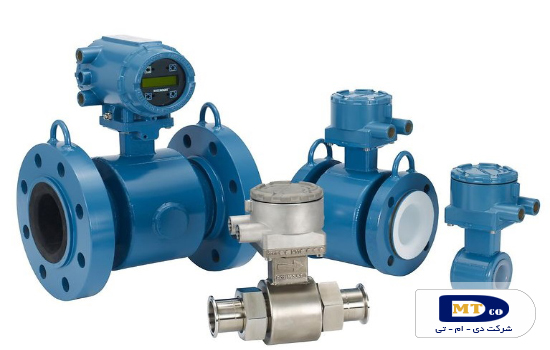

جریان سنج
انواع فلومترهای مختلف
جابجایی مثبت
فلومتر های جابجایی مثبت منحصر به فرد هستند زیرا آنها تنها فلومترها برای اندازه گیری مستقیم حجم واقعی هستند.
مدل های دیگر با اندازه گیری ایتم های دیگر و برابر کردن با میزان جریان،
سرعت جریان را استنباط می کنند. با داشتن PD متر، سیگنال خروجی با میزان جریان عبوری
از فلومتر بطور مستقیم ارتباط دارند.
شامل انواع دو روتور (چرخ دنده ، دنده بیضی ، چرخ دنده مارپیچ) ، دیسک تغذیه کننده ،
پیستون برگشتی و پیستون نوسان یا چرخشی است.
جرم
سیگنال خروجی ارتباط مستقیمی با جرم عبوری از فلومتر دارد .
فلومترهای حرارتی و کوریولیس ها در این دسته قرار دارند.
سرعت
سیگنال خروجی ارتباط مستقیمی با سرعت عبوری از فلومتر دارد.
